HLAVNÍ VLASTNOSTI A VÝHODY
(KONTAKTORY) KAPALNÉ/KAPALNÉ TYP BXP
- Přímá spojka motoru s hlavní šachta.
- Žádné spodní ložisko v procesní zóně.
- Unikátní fluoropolymerová konstrukce pro korozivní aplikace.
- Volitelné leštění farmaceutické kvality.
- Centrifugy přizpůsobené pro oba režimy dávkový nebo nepřetržitý provoz.
- Krátká retenční doba a nízká krátká doba zadržování tekutin.
- Efektivní separace fází pomocí odstředivé síly.
- Různé provedení mixérů umožňující práci s širokým záběrem systémy rozpouštědel.
- Pomalu míchací turbíny pro aplikace citlivé na abrazivní síly.
- Bezúdržbový provoz.
- Vysoký výkon realizovaný v kompaktní zařízení.
- Vysoká účinnost extrakce dosažená díky důkladnému promíchání.
- Každý extraktor prakticky odpovídá teoretickému stupni extrakce.
- Rychlá provozní rovnováha
- Vnitřní zotavení těžké fáze popř světlo.
- Lze použít jako separátor kapaliny/kapaliny nebo extraktor kapaliny/kapaliny.
- Možnost připojení několika extraktorů BXP do bateriového systému (nevyžadují žádná čerpadla mezi fázemi). dosáhnout požadovaného počtu extrakčních stupňů.
KAPALNÉ/TEKUTÉ EXTRAKTORY
KONFIGURACE EXTRAKCE
Když odstředivý extraktor provádí extrakci kapalina/kapalina, roztok obsahující jednu nebo více rozpuštěných látek (označeno modře)a nerozpustné rozpouštědlo (označeno žlutě) s jinou hustotou než přiváděný roztok jsou přiváděny do směšovací komory umístěné ve spodní části skříně odstředivého extraktoru.
Rotující disk míchá tyto dvě nerozpustné kapaliny do disperze (označeno zeleně). Je možné použít různá provedení míchacích kotoučů v závislosti na mezipovrchovém napětí kapaliny. Efektivní míchání vytváří velký povrch mezi oběma kapalinami, aby se zajistil maximální přenos hmoty rozpuštěných látek.
Efektivní míchání vytváří velký povrch mezi oběma kapalinami a usnadňuje tak přenos rozpuštěných látek.
- Disperze je nasávána do mísy extraktoru odstředivý přes turbínu umístěnou na dně mísy otáčení.
- Kapaliny jsou oddělovány odstředivou silou generovanou v rotující nádobě. Těžká kapalina (výrazný modrý) zabírá vnější část misky. Kapalina světlo (označeno žlutě) zabírá ten vnitřní část misky.
- Poloha rozhraní kapalina/kapalina je nastavitelná přetečení těžké fáze.
- Vyměnitelné přepady těžké fáze s různou hustotou umožňují použití široké škály proporcí hustota.
- Těžká fáze proudí ze dna do statické komory recepce. Světelná fáze přetéká přes vrchol do odděleného statická přijímací komora.
- Kapaliny jsou vypouštěny gravitací další Odstředivý extraktor řady BXP nebo další zařízení v lince.
Pro vícestupňové extrakční procesy, Odstředivé extraktory řady BXP lze nainstalovat a zapojit do série pro získání příslušného počtu stupňů extrakce. Mezi po sobě jdoucími extrakcemi nejsou potřeba žádná čerpadla.
Externí potrubí mezi stupni umožňuje odvádění kapaliny do nebo z extrakčního procesu (hlavní extrakce, promývání, reextrakce) podle potřeby pro optimální flexibilitu
SEPARATOR KAPALINY/TEKUTINY
KONFIGURACE SEPARACE
- Směs dvou kapalin nikoliv rozpustný sám o sobě je nasáván do otočná miska odstředivého extraktoru přes lokalizovanou čerpací turbínu na dně otočné mísy.
- Kapaliny budou odděleny pomocí odstředivá síla.
- Těžká kapalina (barevně vyznačeno modrý) zabírá vnější část misky. Lehká kapalina (barevně vyznačeno žlutá) zabírá vnitřní část misky.
- Poloha plochy rozhraní kapalina/kapalina je regulována přepadem těžké kapaliny.
- Vyměnitelné přepady těžké fáze s různými průměry to umožňují použití různých poměrů hustoty.
- Těžká fáze proudí dolů do statická přijímací komora. Fáze světlý přetéká přes vrchol do samostatného statická přijímací komora.
- Kapaliny se vypouštějí gravitace k následným zařízením v linky

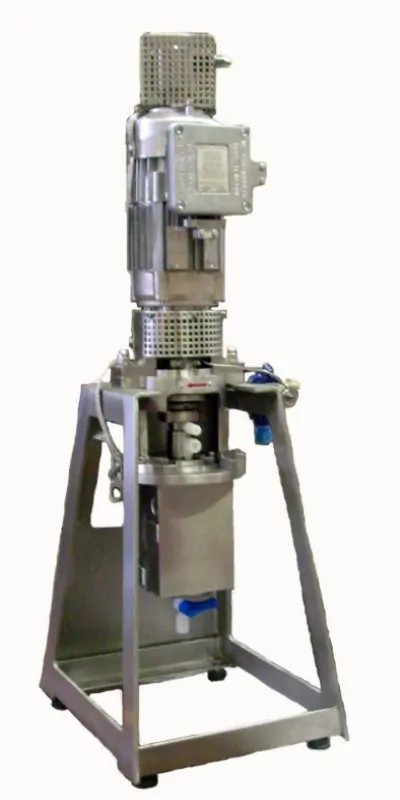

VÝROBNÍ MODELY
KOVOVÁ KONSTRUKCE
| Jednostupňové odstředivé extraktory z kovu. kyselinovzdorné oceli – (legované oceli, titan) |
| Modelka | Miska ∅
| Mísa Využitelný objem
| Rychlost otáčení mísy ot./min
| Rychlost otáčení mísy ot./min
| Odsavač Jmenovitý průtok m³/h
| Odsavač Jmenovitý průtok m³/h
| Extraktor Výkon motoru kW
| Extraktor Výkon motoru kW
|
| mm | L | 50 Hz | 60 Hz | 50 Hz | 60 Hz | 50 Hz | 60 Hz | |
| BXP040 | 40 | 0.11 | 3000 | 3600 | 0.050 | 0.060 | 0.020 | 0.020 |
| BXP080 | 80 | 0.30 | 3000 | 3600 | 0.120 | 0.140 | 0.120 | 0.120 |
| 130 BXP | 130 | 1.30 | 3000 | 3600 | 0.900 | 1.000 | 0.750 | 0.750 |
| 190 BXP | 190 | 4.2 | 2900 | 3500 | 3 | 3.5 | 0.75 | 1.1 |
| BXP 320 | 320 | 17 | 2900 | 3500 | 6 | 7 | 4 | 5.5 |
| BXP360 | 360 | 19 | 2900 | 3500 | 10 | 12 | 5.5 | 5.5 |
| BXP520 | 520 | 110 | 1450 | 1750 | 25 | 30 | 7.5 | 7.5 |
| BXP 800 | 800 | 320 | 970 | 870 | 60/80 | 55/75 | 18.5 | 18.5 |
ODSTŘEDIVÉ ODSÁVAČE

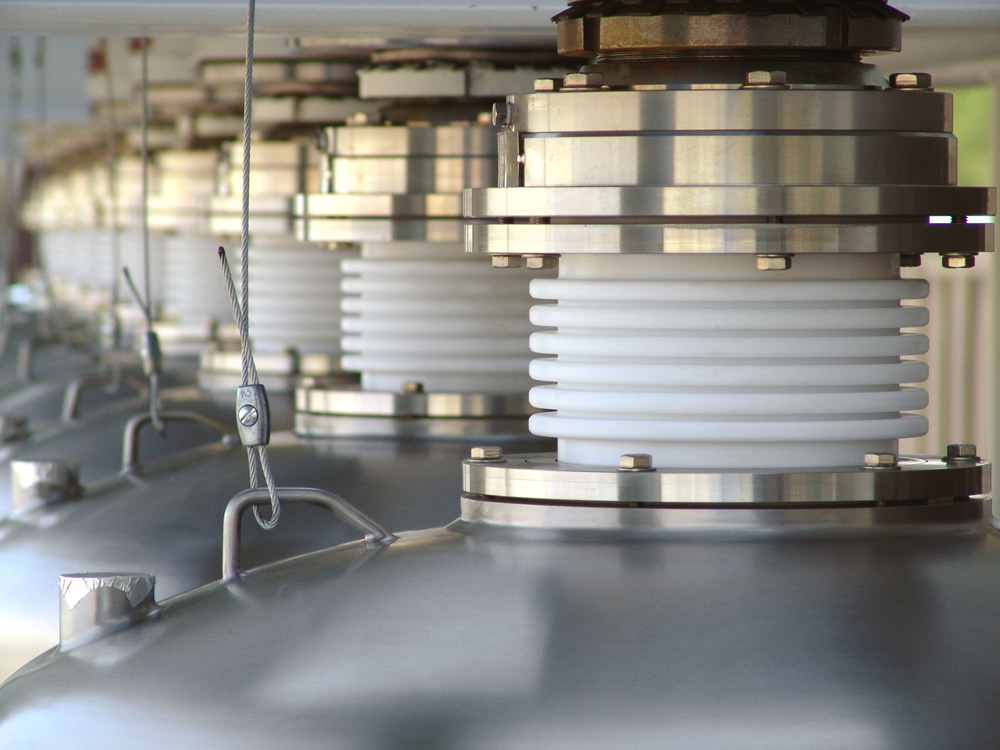

Tyto stroje lze nainstalovat na singl nebo společný rám a jsou spolu spojeny pomocí flexibilní mezistupňové potrubí.
Hodinový průtok závisí na viskozitu, sklon k emulgaci, hustotní podíly a podíly v proudu procesních kapalin.
KONSTRUKCE PVDF
KONSTRUKCE PVDF
Některé odstředivé extraktory Rousselet Robatel mohou být vyrobeny z PVDF pro všechny části, které jsou v kontaktu s produktem. Toto provedení má mnoho výhod, pokud jsou procesní materiály korozivní a design nelze použít
| Jednostupňové odstředivé extraktory z PVDF |
| Modelka | Miska ∅
| Mísa Využitelný objem
| Rychlost otáčení mísy ot./min
| Rychlost otáčení mísy ot./min
| Odsavač Jmenovitý průtok m³/h
| Odsavač Jmenovitý průtok m³/h
| Extraktor Výkon motoru kW
| Extraktor Výkon motoru kW
|
| mm | L | 50 Hz | 60 Hz | 50 Hz | 60 Hz | 50 Hz | 60 Hz | |
| BXP040P | 40 | 0.11 | 3000 | 3600 | 0.05 | 0.06 | 0.02 | 0.02 |
| BXP130P | 135 | 1.3 | 1450 | 1750 | 0.6 | 0.7 | 0.25 | 0.37 |
| BXP130PL | 135 | 1.9 | 1450 | 1750 | 0.85 | 1 | 0.25 | 0.37 |
| BXP210P | 210 | 5.6 | 1450 | 1750 | 3 | 3.5 | 0.75 | 0.75 |
| BXP210PL | 210 | 7.8 | 1450 | 1750 | 4.2 | 4.8 | 0.75 | 0.75 |
| BXP360P | 360 | 29 | 970 | 1170 | 12 | 14 | 1.5 | 2.2 |
| BXP360PL | 360 | 39 | 970 | 1170 | 16 | 18 | 1.5 | 2.2 |
| BXP460P | 460 | 80 | 730 | 870 | 25 | 28 | 2.2 | 3.6 |
| BXP620P | 620 | 175 | 580 | 580 | 60 | 60 | 3.6 | 3.6 |

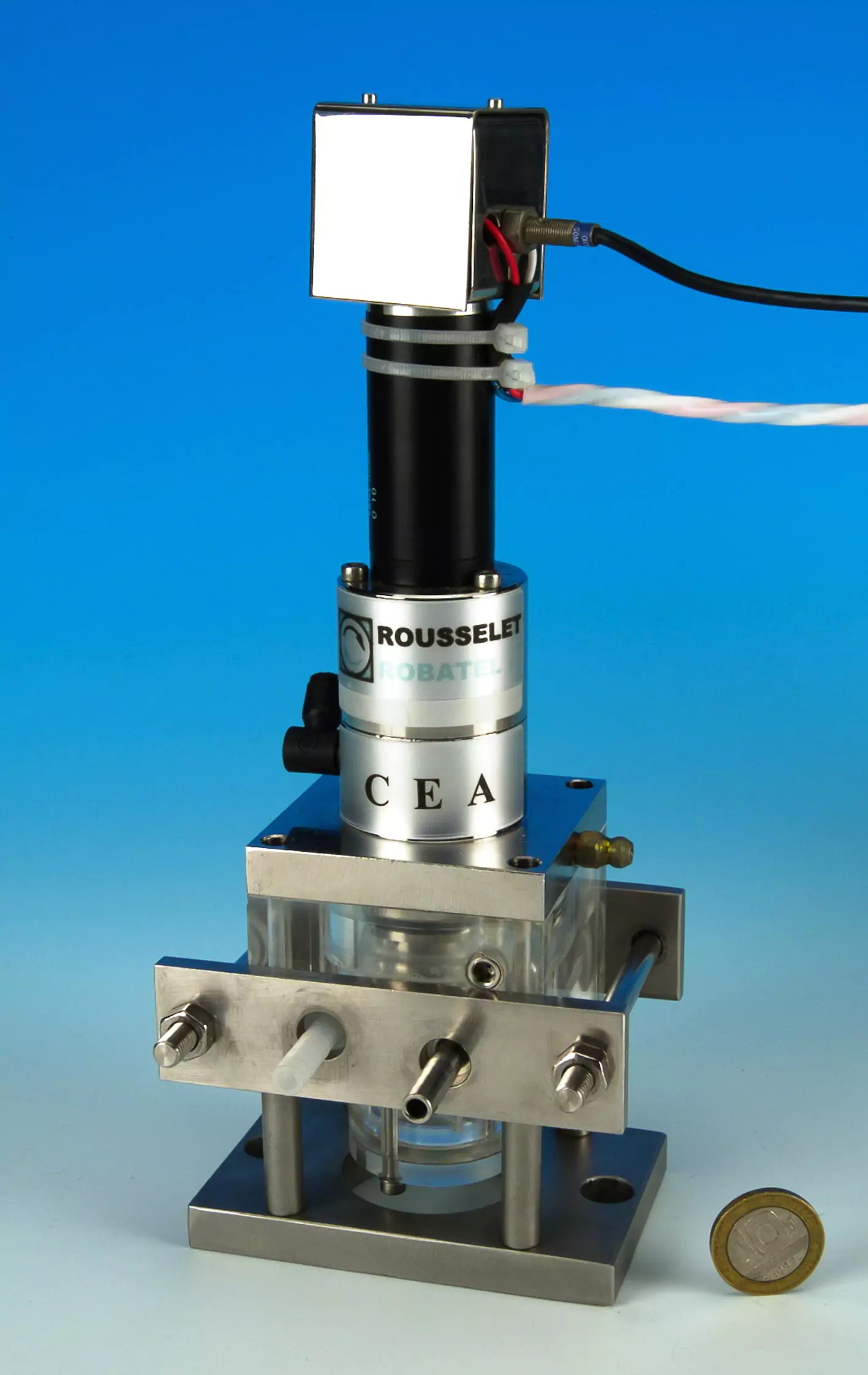

LABORATORNÍ MODELY
Pro testování proveditelnosti s minimálním množstvím produktu.
Laboratorní jednostupňové extraktory (pouze kovová konstrukce)
| Modelka | Miska ∅ mm | Mísa Využitelný objem L
| Rychlost otáčení mísy ot./min
| Odsavač Jmenovitý průtok L/h
| Extraktor Výkon motoru kW
|
| BXP012 | 12 | 0.0022 | 4500 | 2 | 25 |
| BXP025 | 25 | 0.0190 | 4500 | 10 | 41 |
jsou nutné testy proveditelnosti s minimálním množstvím produktu.
